精密齿轮插齿加工原理特点

发表时间:2020-04-08   网址:https://www.utransm.com/    编辑:一同传动

紧接着之前的精密齿轮滚齿加工,现在继续分享插齿加工原理特点相关内容,分别如下,供参考了解。

精密齿轮插齿加工需要在插齿机上进行,加工精度比滚齿还高,其原理及特点说明分别如下:

一、插齿原理:

利用一对齿轮啮合的原理,实现插齿加工。

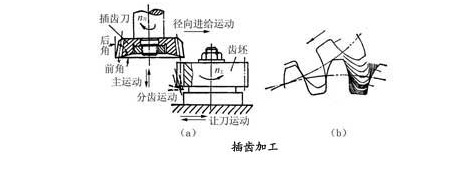

插齿刀就是一个在轮齿上磨出前角和后角而具有切削刃的齿轮。齿形的包络过程如图所示。

二、插齿加工5大特点:

1、插齿和滚齿一样,同一模数的插齿刀可加工模数相同齿数不同的圆柱齿轮

2、插齿的精度高于滚齿。

3、插齿能加工用滚刀难于加工的内齿轮和多联齿轮,但加工斜齿轮不如滚齿方便。

4、插齿时,插齿刀沿轮齿全长连续地切下切屑,所以齿面粗糙度低。

5、插齿的生产率低于滚齿。

以上就是今天分享的精密齿轮插齿加工相关内容,包括但不仅限于,如有不清楚的地方或相关需求,可向一同厂家免费咨询。
