圆柱齿轮的正挤压成形

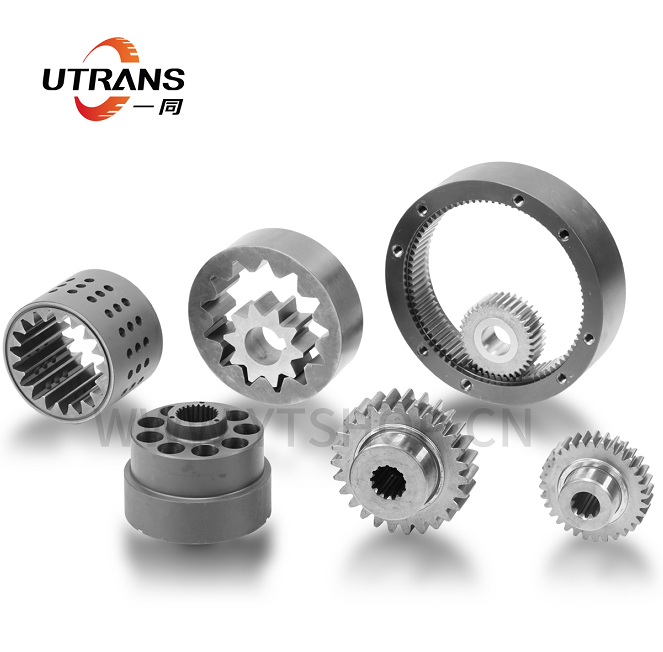

　　圆柱齿轮的正挤压成形是较早得到应用的齿轮成形工艺。典型零件是汽车起动电机小齿轮，及齿轮正挤压模具结构。是起动齿轮的工艺过程。

　　由于冷锻过程是金属在高应力下的塑性变形，因此，冷锻成形的起动齿轮组织致密，金属纤维连续,疲劳强度和耐磨性比切削加工的齿轮要高出许多。圆柱齿轮特别是冷挤成形的起动齿轮结构上一端封闭，为轮齿提供了额外的抗弯强度，最适合于汽车起动机频繁冲击和高载荷工况下工作。

　　齿轮正挤压成形时，齿形凹模可以用高精度线切割机床加工。圆柱齿轮当齿形挤压模具采用高速钢材料，模具齿形制造精度达到（DIN）6级，在批量生产条件下，齿轮成形精度稳定达到(DIN)8—9级。考虑到模具的弹性变形和磨损，在大批量生产时改用硬质合金模具并合理设计冷锻变形率，可使正挤压齿轮的齿形精度进一步达到（DIN）7—7.5级。

　　成形模的齿形设计要考虑冷锻过程中模具的弹性变形和模具磨损的影响，对模具齿形加以必要的修正。由于在挤压过程中模具曲率大的部分磨损速率大于曲率小的部分，因此，采用标准齿形的齿轮挤压模齿顶处的磨损明显大于齿面和齿根处的磨损。如果对齿形作适当修正，可使模具齿形获得均匀磨损的效果，从而得到较长的模具寿命。

　　圆柱齿轮正挤压成形工艺的另一特出优点是模具齿形由数控线切割加工得到，在少齿数齿轮加工时通过编程即可获得理想齿形而不必担心根切。在加工特殊齿形或修正齿形场合，采用数控线切割加工齿形比齿轮的展成加工或仿形加工更方便、更快捷、更正确。

　　花键冷锻成形是齿轮正挤压成形的一个特例。渐开线花键的成形相当于挤压一个较长的正齿轮，矩形花键的挤压与渐开线花键的挤压相似。从另一方面考虑，小模数正齿轮可采用分割渐开线花键轴的方法来得到。
