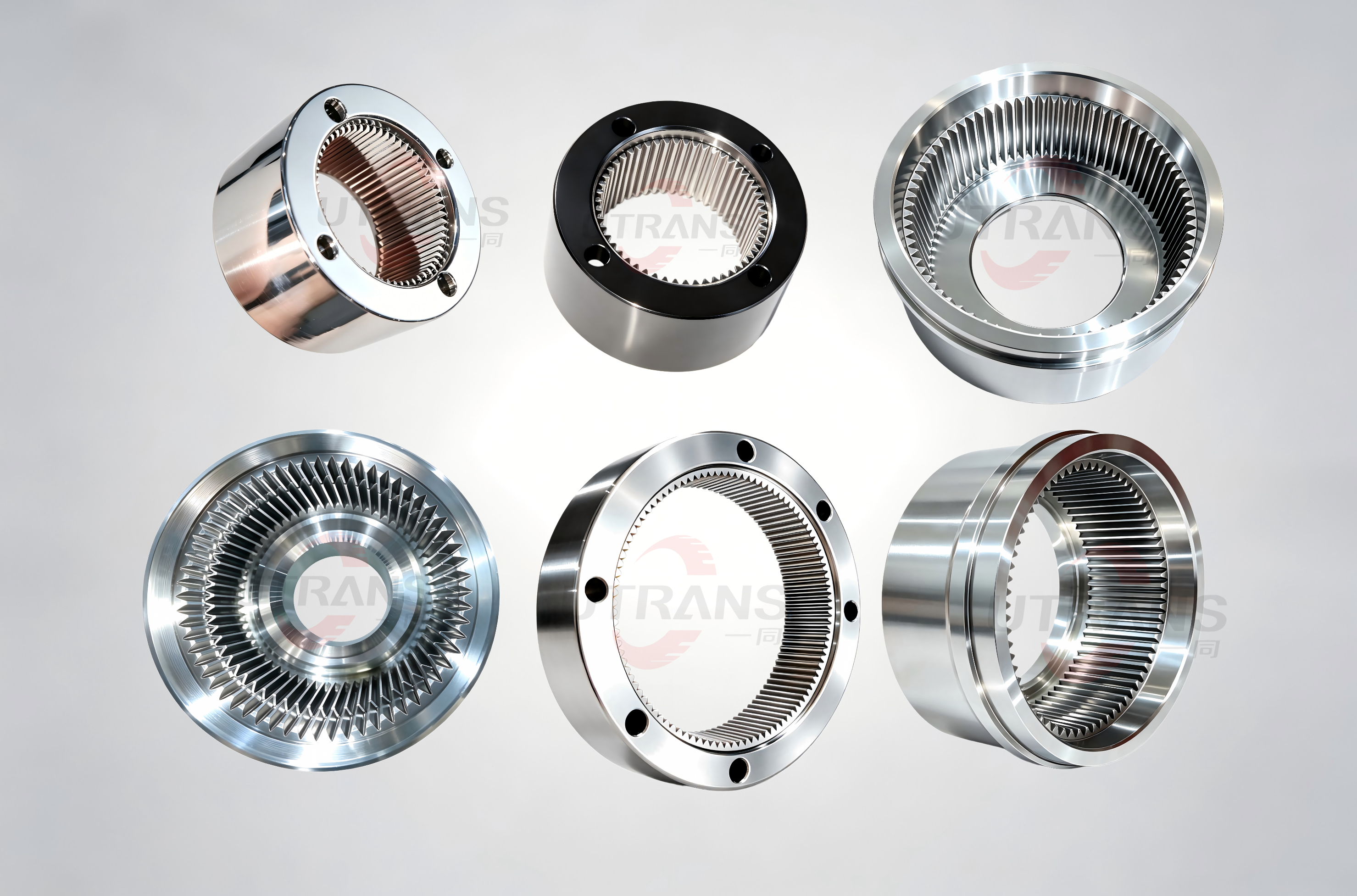

内齿轮

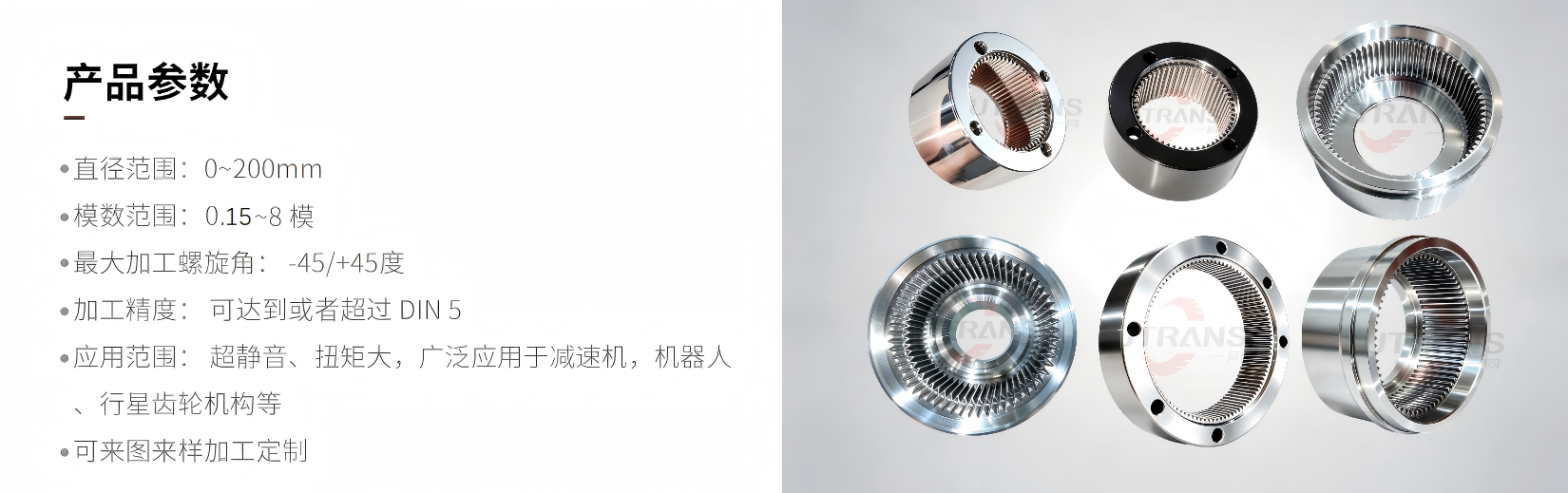

规格参数:

·直径范围:0~200mm

·模数范围 :0.3~8 模

·最大加工螺旋角: -45/+45度

·加工精度:可达到或者超过 DIN 5

·应用范围:超静音、扭矩大,广泛应用于减速机,机器人、行星齿轮机构等。

·可来图来样加工定制,厂家直销,价格实惠,欢迎选购


定制咨询 13380197236

产品详情


内齿轮是轮齿在内圆里与正齿轮啮合的齿轮,可分为斜齿和直齿的,一般采用插齿加工方式或刮销的切削技术等进行加工,可通过轮齿研磨处理来提高产品的精度。


通常,内齿轮可以与相同模数正齿轮配合使用。必须注意的是,根据内齿轮和正齿轮齿数的组合不同,会产生渐开线干涉、次摆线干涉和齿轮间干涉,使用前请先检查。


由于齿宽减小将会对齿轮的精度及强度造成影响,所以请避免对齿轮的齿宽做消减加工。


内齿轮经常使用在行星齿轮机构和齿轮联轴器中。最常见的行星齿轮机构有行星型、太阳型和星型。根据其类型及输入、输出轴的设定变化,可以设计出各种不同传动比及旋转方向的组合。
