精密齿轮滚齿加工原理特点说明

发表时间:2020-04-08   来源:一同传动

紧跟着之前分享的2大圆柱齿轮加工方法,现在继续分享范成法加工里的精密齿轮滚齿加工原理特点相关内容说明,分别如下,供参考了解。

精密齿轮滚齿加工精度高,需要在滚齿机上进行,以下为滚齿原理和滚刀及特点说明:

一、滚齿原理和滚刀:

滚齿加工是根据展成形原理—类似于蜗杆与蜗轮的啮合来加工齿轮的。

所用的刀具称为滚刀,滚刀的轮廓形状与蜗杆相似,它是围绕刀具圆柱面上形成的螺旋槽及垂直于螺旋槽方向切出的沟槽相交而形成切削刃的,该切削刃近似于齿条的齿形。

齿条与同模数的任何齿数的齿轮都能正确啮合,因此用滚刀滚切同一模数任何齿数的齿轮时,都能获得要求的齿形。

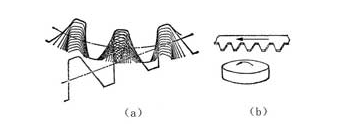

如果将齿条制造出切削刃来,有如刨刀一样作上下往复切削运动,当齿条移动一个齿距时,齿坯的分度圆也相应转过一个周节的弧长,就能切出正确的齿形来。

但把齿条当作刀具来切齿轮时,有着被切齿轮齿数较多和齿条长度有限的矛盾。

将齿条刀的刀齿有规律地分布在圆柱体的螺旋面上,就得到滚刀的外形。

二、滚齿加工5大特点:

1、连续切削,生产率高。

2、与铣齿相比,不但齿形精度高,而且分度的精度也高。

3、应用范围广泛,不但能滚直齿圆柱齿轮,还可以滚斜齿圆柱齿轮、蜗轮等。

4、一般不能加工内齿轮和相距太近的多联齿轮。

5、滚齿法可用同一模数的滚刀加工相同模数不同齿数的圆柱齿轮。

以上就是精密齿轮滚齿加工的相关说明,包括但不仅限于,下次将会更新插齿加工相关内容,敬请期待!
