2大影响齿轮传递运动准确性的因素说明

发表时间:2020-03-17   网址:https://www.utransm.com/    编辑:一同传动

2大影响齿轮传递运动准确性的因素说明分别如下,供参考了解,不清楚的地方或相关加工需求,可向一同厂家免费咨询。

1、齿轮加工过程产生的运动偏心

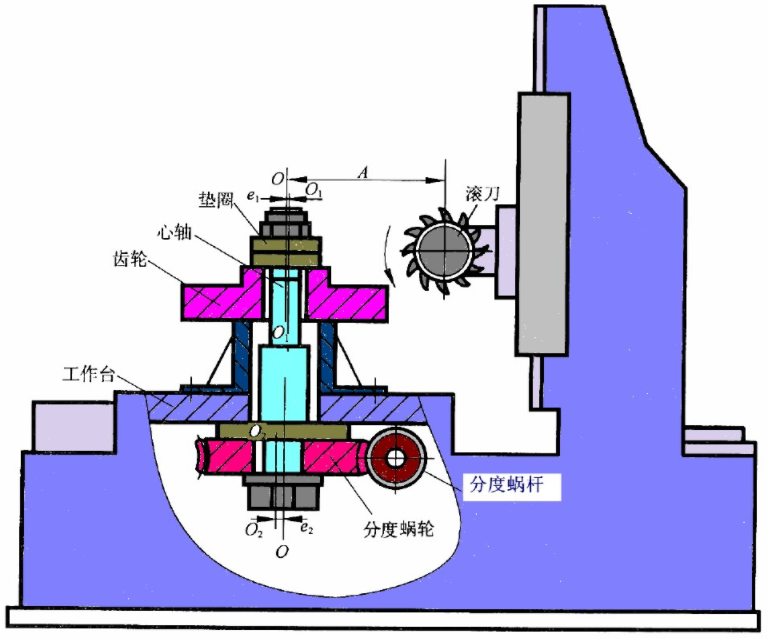

机床分度蜗轮的轴线O2O2,它与机床心轴的轴线OO不重合,形成运动偏心(e2)。

这时尽管蜗杆匀速旋转,蜗杆与蜗轮啮合节点的线速度相同,但由于蜗轮上的半径不断改变,从而使蜗轮和齿坯产生不均匀回转,角速度在(ω+△ω)和(ω-△ω)之间,以一转为周期变化。

运动偏心产生切向误差,从而产生齿距偏差。

2、齿轮加工过程产生的几何偏心

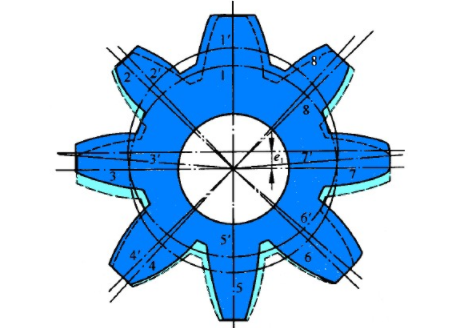

齿轮在机床上的安装偏心,是指由于齿胚定位孔与心轴之间有间隙等因素的影响,使齿胚定位孔的轴线o101与机床工作台的回转轴线oo不重合而产生的偏心(e1)。

几何偏心使齿面位置相对于齿轮基准中心在径向上发生了变化,加工出来的齿轮一边齿长,一边齿短,使齿轮在一转内产生径向跳动。

影响齿轮传递运动准确性的因素也是影响圆柱齿轮产品精度的因素之一,更多相关说明,可向我司技术寻求帮助。
