直齿伞齿轮

发表时间:2020-04-15   来源:一同传动

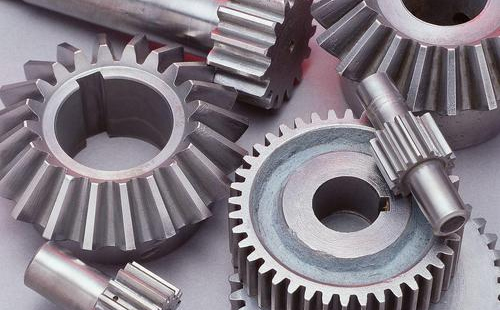

一、直齿伞齿轮产品:

伞齿轮又叫锥齿轮,直齿伞齿轮为伞齿轮轮齿是直齿的产品。其构造非常简单,且传递精度高,传动比率准,在升降台、操作轴、精密机械等机构中得到广泛应用。与其相关的还有斜齿伞齿轮、曲齿伞齿轮产品。

直齿伞齿轮传动是以大端参数为标准值的。在强度计算时,则以齿宽中点处的当量齿轮作为计算的依据。

二、直齿伞齿轮参数:

1、分锥角

2、根锥角

3、顶锥角

4、齿根角

5、齿根高

6、齿顶高

7、模数

8、锥距

9、当量齿数

10、齿顶圆直径

11、齿根圆直径

12、齿宽

13、齿厚

14、分度圆齿厚

15、内孔直径

16、键槽

17、顶隙

三、直齿伞齿轮加工:

直齿伞齿轮要求不高的时候可以铣切加工,用的是仿形法;精度度高的时候用刨削或铣切展成法加问工。

严格来说螺伞齿轮分为等角和等距两种,圆弧锥齿轮的齿线答是弧形,使用圆形铣刀盘铣切的。

总的来回说直齿伞齿轮加工方便,但是承载能力小。

四、直齿伞齿轮和斜齿伞齿轮的区别:

1、直齿轮齿形与齿轮轴平行,斜齿轮齿形与齿轮轴成一定角度。

2、低速传动如果载荷不大,一般用直齿轮既可。成本较低。

3、斜齿轮啮合时的重合度比专较好,比较适合与载荷大、转速较低的场合。

五、直齿伞齿轮的应用:

在升降台、涡轮箱、操作轴、精密机械等机构中得到广泛应用,可用于工程机械、冶金设备、轧钢机械、矿山机械、石化机械、各类机床、各种加工设备、煤矿机械、纺织机械、船舶机械、船舶工业、航空航天、叉车、电梯等。
