ug齿轮画法（供参考了解）

ug齿轮画法如下供参考了解，如有不清楚的地方或相关加工需求，可向一同厂家免费咨询。

以下ug画斜齿轮的方法，供大家参考了解。齿数＜41，大于41的更好画的。

打开工具-表达式，输入参数。

确定后打开规律曲线，在出现的规律函数对话框中点击根据方程，依次确定X、Y、Z的参数表达式，什么都别改，一直点确定。

到最后确定基点和坐标系的方位也确定就好，得到的渐开线如下图。

渐开线

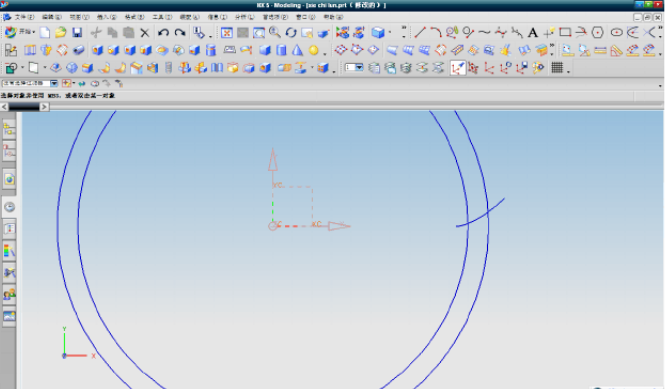

打开基本曲线，点击圆，依次画出齿顶圆、基圆。

圆心为原点，输入直径时可分别直接输入da、d，因为在表达式里以有他们的方程。

基圆与齿顶圆个圆

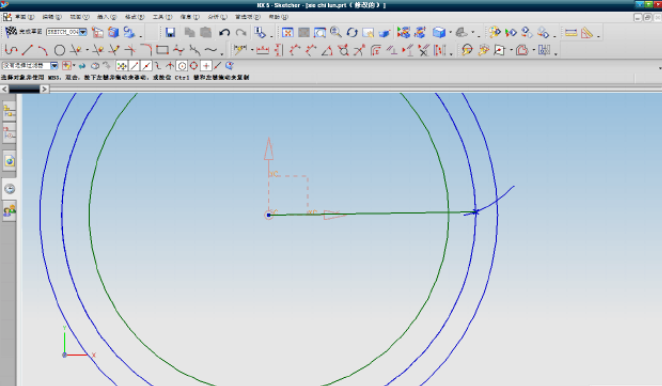

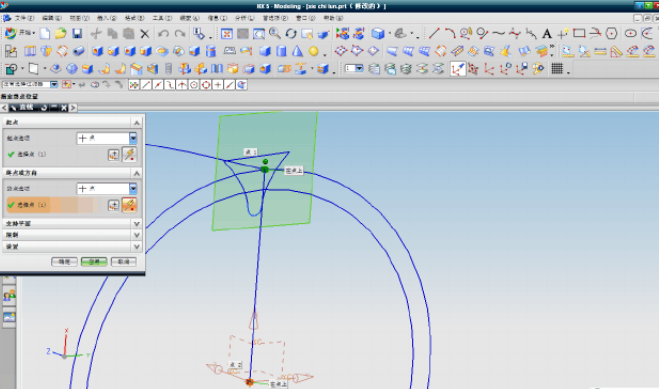

进入草图环境，以xy面为基准面。建立草图。以远点为圆心画齿根圆，接着以渐开线与基圆的交点和基圆圆心两个点画一条直线。

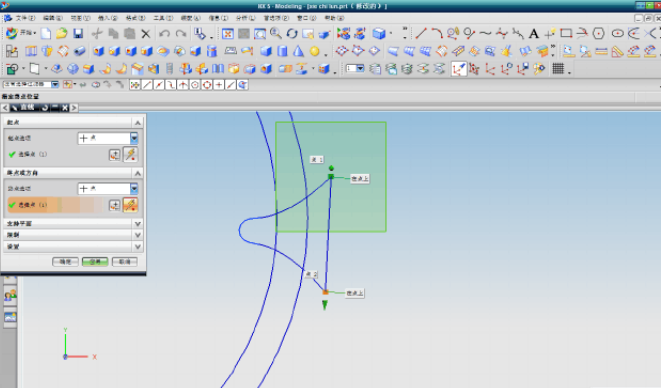

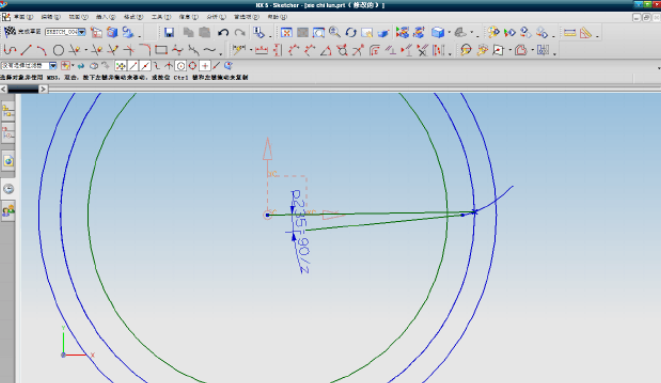

画一条直线，以渐开线的端点为起点，并约束两条直线间的度数为90/Z如图。

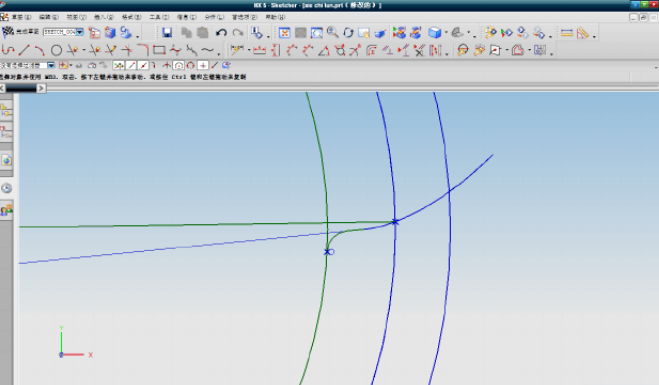

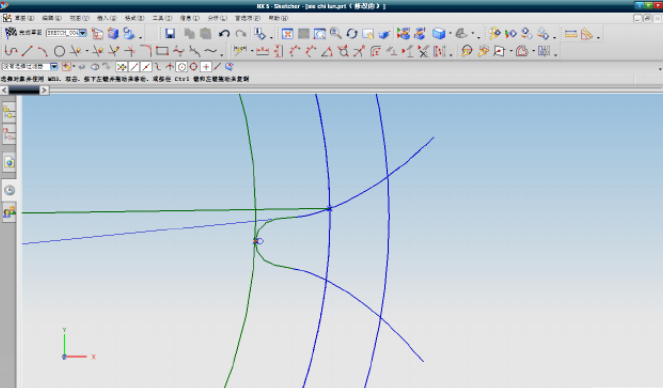

点击导圆角，选择上一步画的直线和齿根圆，圆角半径输入r，如图。

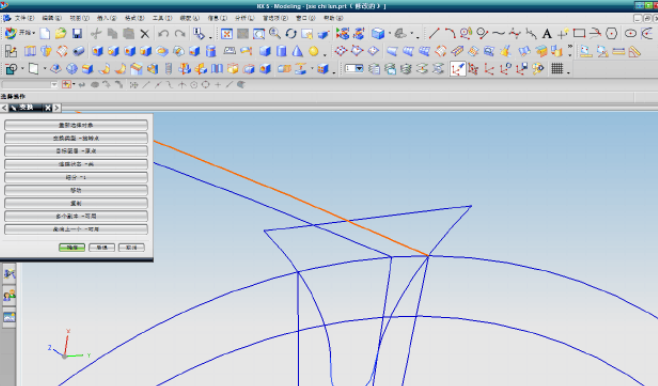

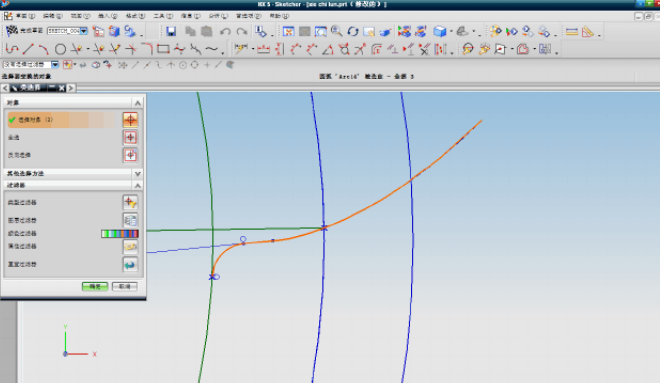

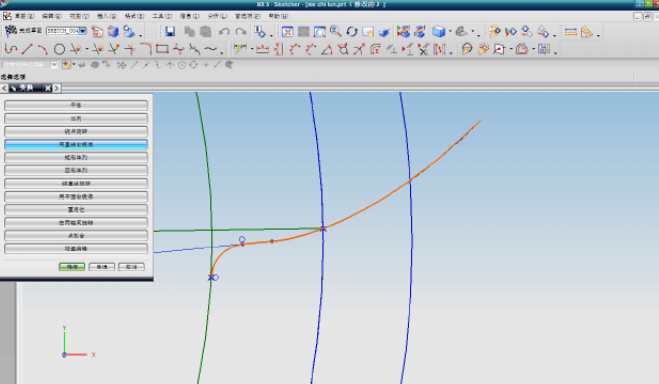

点击编辑里的变换（ctrl+T快捷键），选择曲线，如下图（黄色的线）。

点击确定，再点击用直线做镜像。

选择两点，然后选择圆角也齿根圆的交点和基圆圆心。点击复制，结果如图。

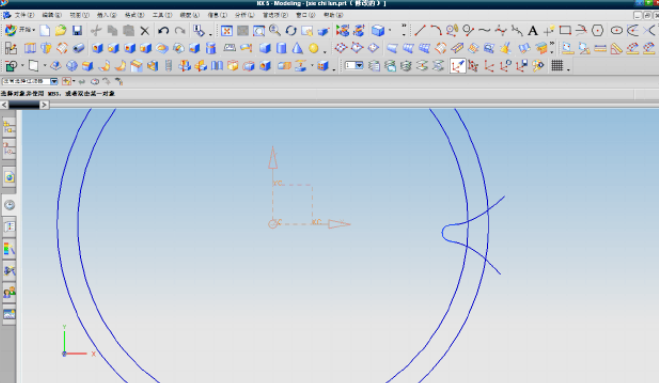

删除多余曲线，然后退出草图环境。如下图。

用直线连接渐开线的两个端点，如图。

下面开始画螺旋线。打开曲线里的螺旋线。

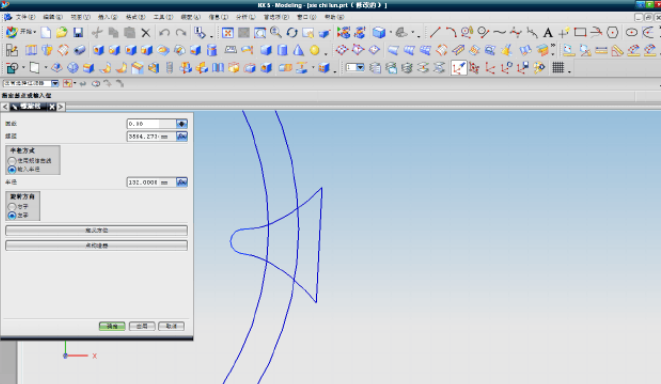

在圈数中输入0.8，因为我的齿厚是200多较大，所以选0.8，如果大家画的小可以选小些，螺距中输入P。半径为da/2。确定后如图。

用直线连接螺旋线与齿顶圆的交点和圆心，如图。

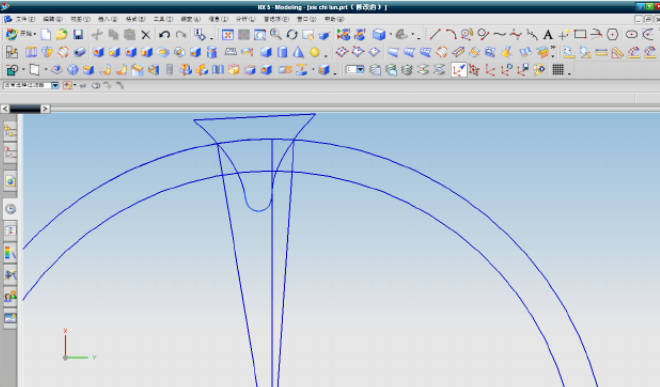

用直线分别连接渐开线与齿顶圆的交点和圆心，如图。

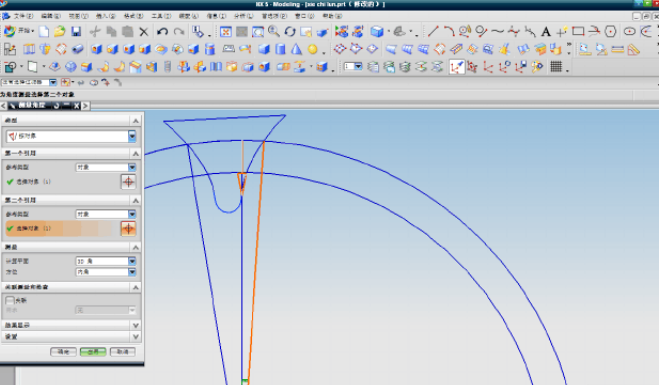

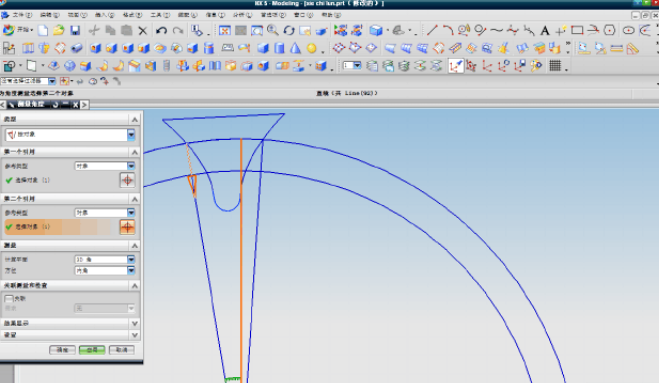

用分析里的测量角度工具分别量出，中间直线与两边直线间的角度，并记下来。

角度为3.7122。

角度9.3286。

选择刚刚画好的螺旋线，点击变换里的绕点旋转，在点的对话框中旋转圆心，角度中输入3.7122，点击复制。结果如图所示。

同样的方法变换螺旋线，角度为—9.3286结果如图所示。

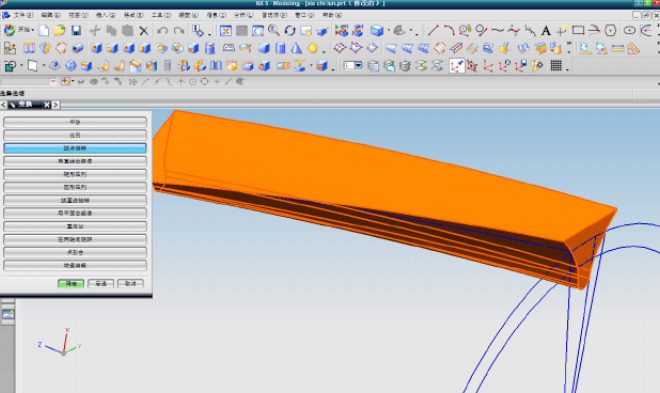

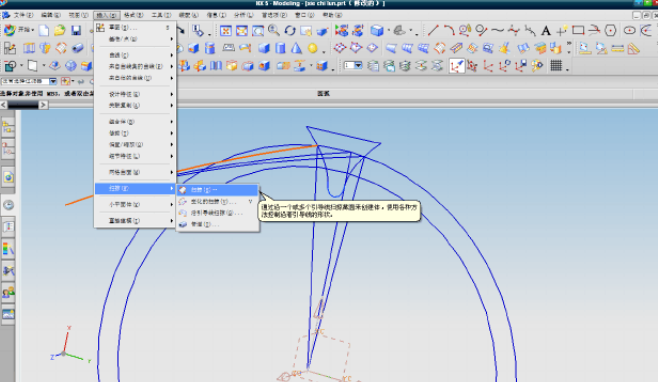

选择插入、扫略、扫略。如图。

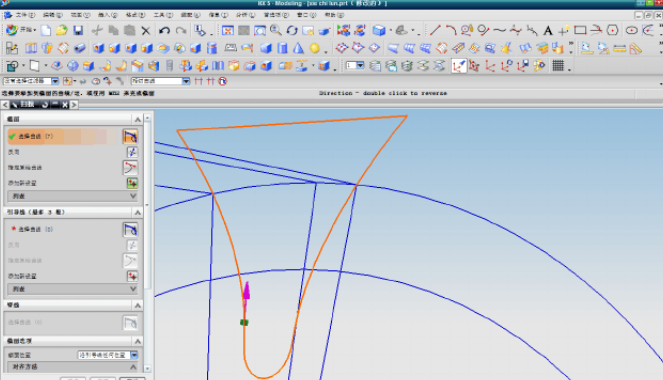

选择截面曲线如图（黄色的曲线）。

引导曲线为三条螺旋线。单击确定后，如图所示。

选择扫略的特征，再选择变换里的绕点旋转。如图。

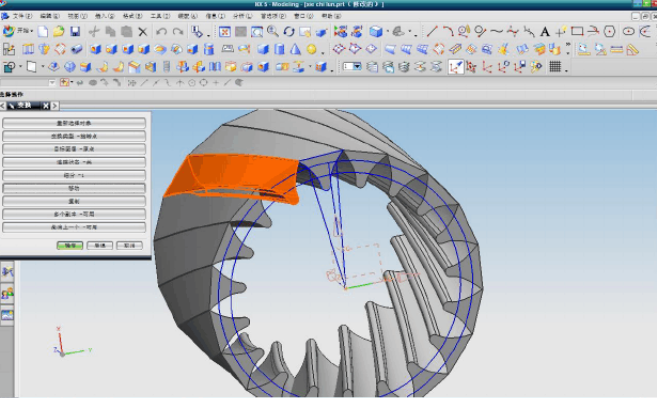

以圆心做为旋转中心，角度中输入360/z，确定后后一直点击复制，结果如图。

创建圆柱，以远点为圆心，直径为da高度270如图。

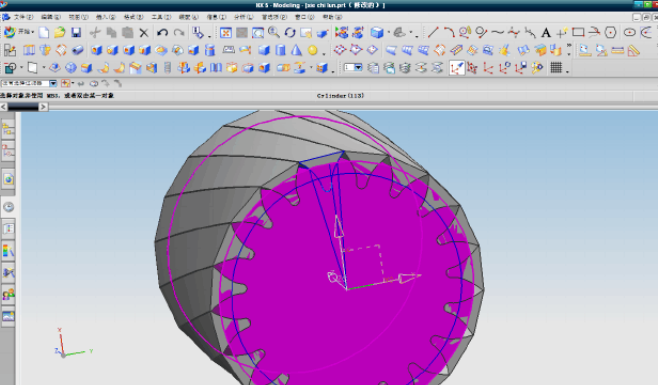

求差，圆柱为目标体，复制的特征为共具体，最终画出的齿轮结果如图。
