标准齿轮相关说明

发表时间:2020-05-11   来源:一同传动

标准齿轮相关说明如下,供参考了解,不清楚的地方或相关加工需求,可向一同厂家免费咨询。

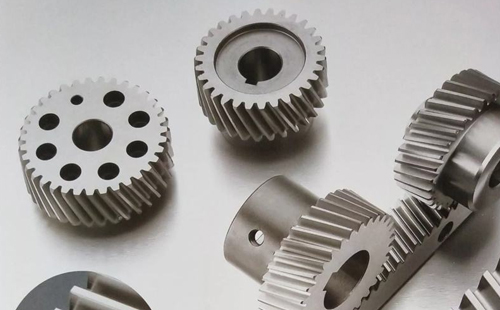

一、标准齿轮定义及分类:

标准齿轮定义:

齿轮的模数、压力角都是标准值,齿顶高系数和顶隙系数也是标准值,且分度圆齿厚与齿槽宽相等的情况下。

标准齿轮可分为:

检查用标准齿轮、标准控制用以及非工作标准齿轮三大类,说明分别如下。

1、检查用标准齿轮(IG)

是“工作”标准齿轮并被仅用于生产的零件的齿面着色印痕和侧隙的检验。

2、标准控制用齿轮(MCG)

此标准齿轮被命名为“金轮”或“头轮”。

仅用于标准齿轮(MG)的齿面着色印痕和侧隙的检验。

3、非工作标准齿轮

这个标准齿轮被命名为“银轮”。

标准齿轮(MG)是“非工作”标准齿轮,仅用于检验用标准齿轮(IG)的齿面着色印痕和侧隙的检验。

二、标准齿轮相关知识:

不同用途的标准齿轮依照不同的标准制造,往往用作测量齿轮用于生产齿轮的参考样件,或者用于矫正测量仪器。

标准齿轮的各种尺寸精度要求一般在DIN3级以上,齿距累计误差、齿形误差、齿圈跳动误差和周期误差等要求非常严格。

标准齿轮按标准顶隙安装的中心距也称标准安装中心距,按无齿侧间隙安装的中心距称为标准齿轮的知标准安装中心距。

标准安装时,a=a′,r=r′,a=r1+r2

一对啮合传动的齿轮,节圆与分度圆不重合的安装称为非标准安装,其中心距称为非标准安装中心距。有齿侧间隙,产生冲击,重合度下降,平稳性差。标不标准要看安装精度。

标准控制用标准齿轮一般由专门的人员保管,以保证各项参数的准确性。

正常生产周期内检查用标准齿轮(IG)用标准齿轮(MG)重新检定的间隔不超过6个月,生产量减少期间可以由质量部门延长检定周期,但最长周期不能超过9个月。

如果用标准齿轮检查印痕超出印痕极限,检查用标准齿轮(IG)作废。重新检查显示当误差超过±0.013时,检验用标准齿轮(IG)的分配侧隙应重新标记。检查用标准齿轮(IG)的替换需要质量部门的批准。

标准齿轮(MG)与检验用标准齿轮(IG)应用十次以后应使用标准控制用标准齿轮(MCG)检查校准,即使在减少生产量期间,标准齿轮(MG)最长间隔不超过5年。

以上说明仅供参考了解,更多标准齿轮说明,可向我司技术免费咨询。
