端面齿轮成形滚切加工说明(供参考了解)

发表时间:2020-05-22   来源:一同传动

端面齿轮成形滚切加工说明如下,供参考了解。

成形滚切法,可以加工出各种齿形的端面齿轮。下图是加工端面齿成形滚切意图。

滚切端面齿轮时,可以在普通的滚齿机上或专用滚齿机上滚削,但必须注意下面2大问题:

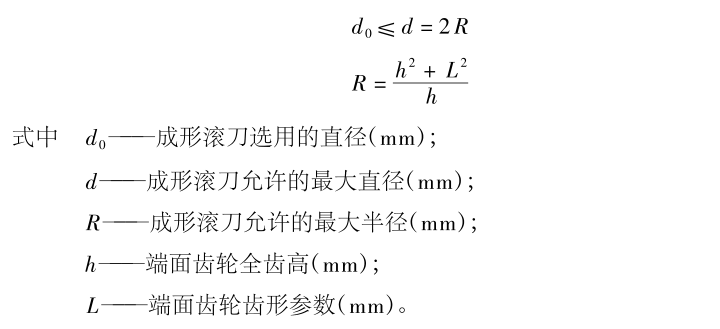

1、成形滚刀的外径尺寸必须经过验算,不能超过滚刀最大直径。

2、成形滚刀齿数与端面齿轮齿数必须满足:刀具齿数不是滚刀齿数的质因素,否则成形滚刀的某一个刀齿上的误差会直接影响工件的齿形。
