小模数齿轮插齿刀具4大特点（供参考了解）

小模数齿轮插齿刀具4大特点说明分别如下，供参考了解。

1、插齿刀实质上是一个变位齿轮

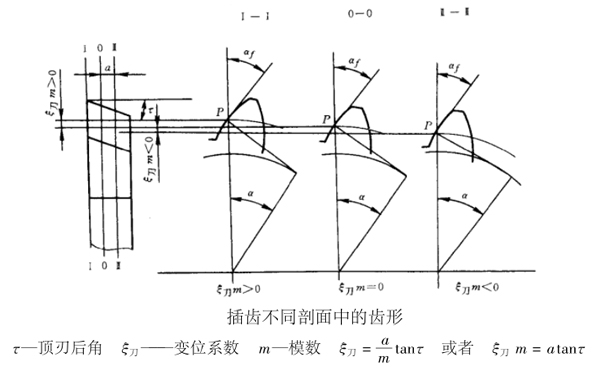

它有一定的分度圆柱，分度圆柱上的压力角为标准的。为得到齿顶后角和侧角，以及刃磨后不影响加工的齿形，在垂直于插齿刀轴线的不同剖面中，做成变位齿轮的形状，且具有不同的变位系数，见图。

2、齿轮形直齿插齿刀

小模数插齿刀具采用齿轮形直齿插齿刀，结构简单、制造方便。

3、必须确定最小变位系数

由于小模数插齿刀的齿数比普通插齿刀齿数要多，对于插齿刀本身的根切问题一般可不予考虑，所以插齿刀的最小变位系数可取得较小，从而增加了插齿刀刀齿部分厚度。

但厚度太厚会对加工不利，因此最小变位系数选取是按加工刀具方式确定，而不是根据插齿刀本身的根切考虑。一般小模数插齿刀厚度选取6-10mm。

4、必须确定最大变位系数

变位系数愈大插齿刀具愈耐用，但是会产生齿顶变尖使刀具强度变低，加工岀的齿轮在啮合时会发生过渡曲线干涉现象。一般选择原始截面到前端面距离为3m。
