小模数齿轮插齿加工刀具主要结构参数

小模数齿轮插齿加工刀具主要结构参数说明分别如下，供参考了解。

插齿刀主要有两种结构形式;碗、盘形插齿刀和锥柄插齿刀，见图。

1、小模数齿轮碗、盘形插齿刀具：

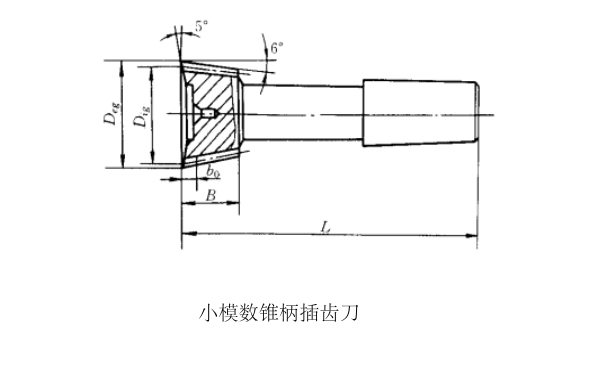

2、小模数齿轮锥柄插齿刀具：

小模数齿轮碗形、盘形插齿刀，其公称分度圆直径有φ40和φ63两种。其主要结构尺寸见表。

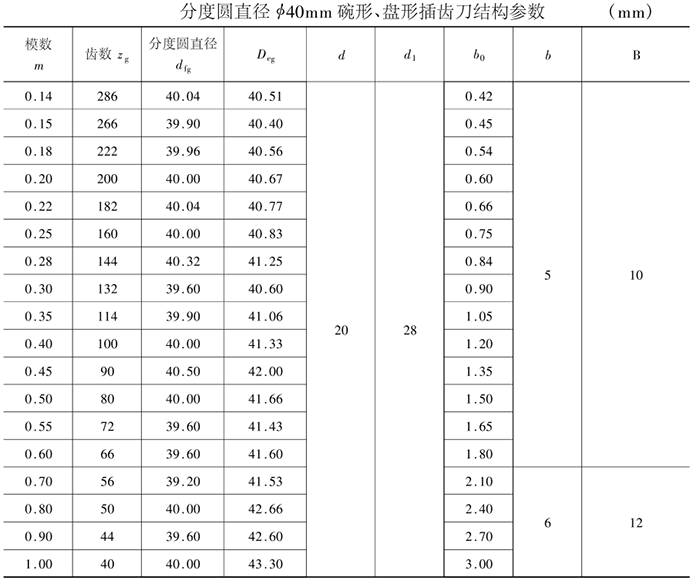

1、分度圆直径φ40mm碗形、盘形插齿刀结构参数：

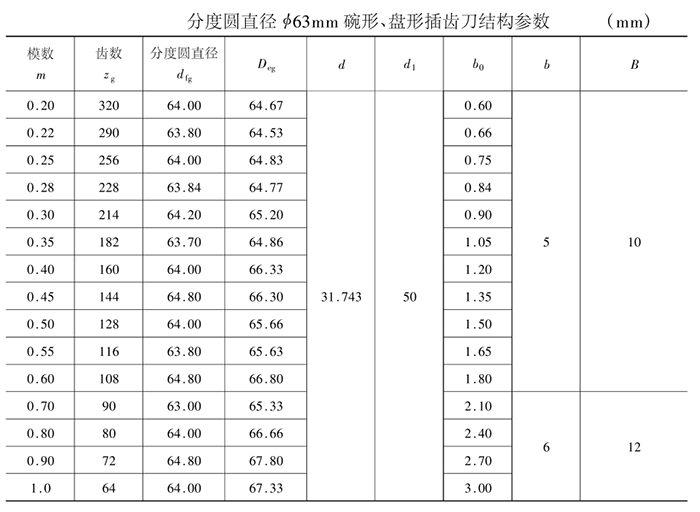

2、分度圆直径φ63mm碗形、盘形插齿刀结构参数：

小模数齿轮锥柄插齿刀其公称分度圆直径有φ12、φ16和φ25三种。其主要结构尺寸见表。

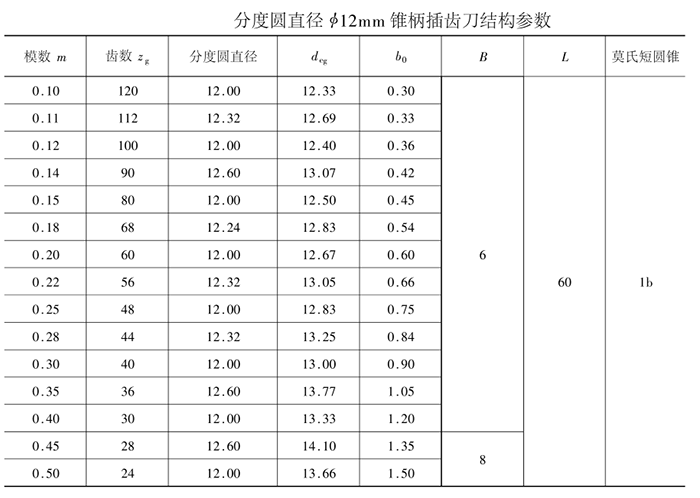

1、分度圆直径φ12mm锥柄插齿刀结构参数：

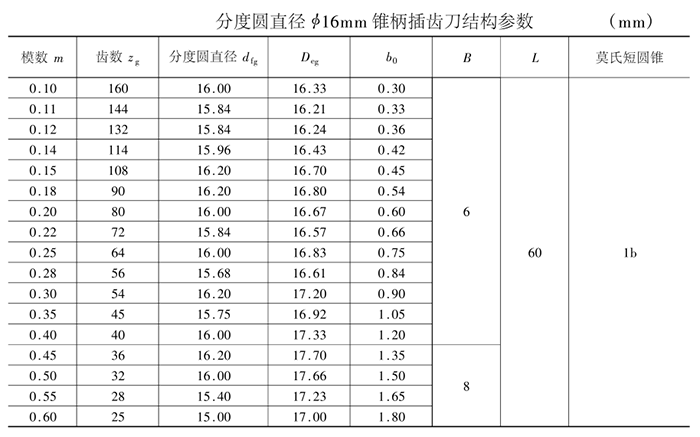

2、分度圆直径φ16mm锥柄插齿刀结构参数：

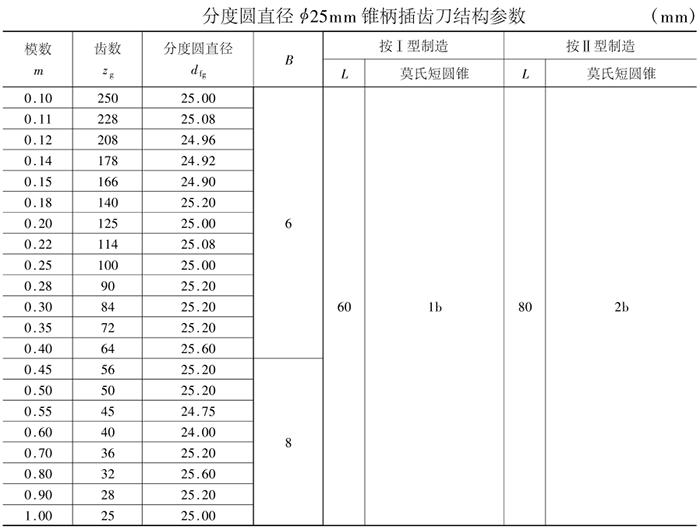

3、分度圆直径φ25mm锥柄插齿刀结构参数：
