小模数齿轮机械加工去毛刺相关说明

小模数齿轮去毛刺常用的方法有手工、机械加工、滚磨及化学去毛刺。其中，机械加工去毛刺相关说明分别如下，供参考了解。

机械加工去毛刺：

1、车刀去毛刺

这是滚齿或铣齿机上最常见的方法，这种方法简单、方便，见下图。

车刀安装在工件滚铣刀出刀面处，在滚削过程中工件旋转，车刀切去在出刀面处的全部毛刺。

2、多刃刀具去毛刺

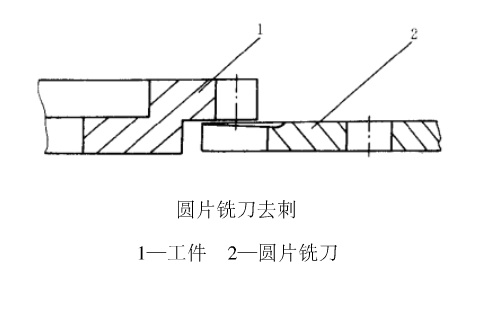

是用圆片铣刀安装在工件滚齿时出刀面处，铣切去毛刺。

3、双滚刀去毛刺

在滚削齿轮、轴齿轮时，有些机床不允许装夹去毛刺装置和工具，而可以用滚刀在加工过程中去除毛刺。

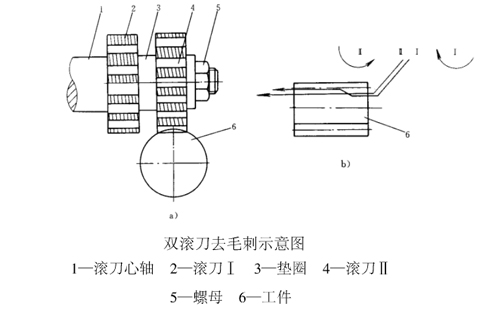

下图是双滚刀去毛刺示意图。滚刀轴1上装有滚刀2和4，两把滚刀用螺母5锁紧。

在滚削过程中，滚刀Ⅰ顺时针转动，切入工件至齿深，然后沿工件轴向进给，同时沿切入方向退出切深的1/4~1/2，见图示Ⅰ的滚切示意路线直至出刀面。

当Ⅰ刀退出后，滚刀Ⅱ逆时针转动，沿工件轴向切至齿深，并沿工件轴向滚切(见图示Ⅱ的滚切路线)，这样在齿轮的两端面上均不会出现滚切的毛刺。
