齿轮磨齿精加工:展成法磨齿和成形法磨齿

发表时间:2020-04-09   来源:一同传动

齿轮磨齿精加工:展成法磨齿和成形法磨齿说明分别如下,供参考了解。

1、展成法磨齿:

a、用一个双斜边砂轮磨齿:

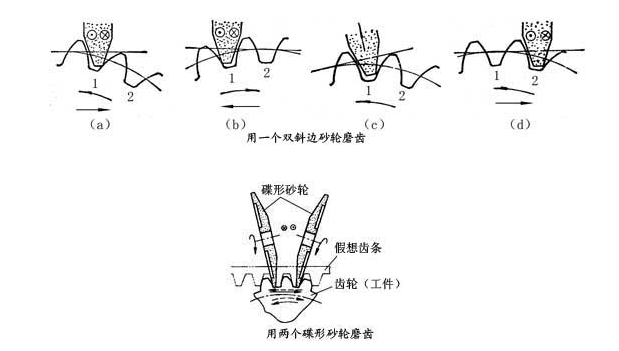

在锥面砂轮磨齿机上进行,砂轮被修整成锥面以构成假想齿条的齿面,如图所示。

b、用两个碟形砂轮磨齿:

用两个碟形砂轮磨齿在双砂轮磨齿机上进行,可加工出精度很高的圆柱齿轮,但机床结构复杂,成本高,生产率低,应用不广。

如图,两个碟形砂轮倾斜一定角度,以构成假想齿条两个(或一个)齿的两外侧面,同时对轮齿进行磨削。

2、成形法磨齿:

这种方法生产率高,但受砂轮修整精度与分度精度的影响,加工精度较低。

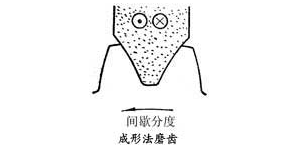

需将砂轮靠外圆处的两侧边修整成与工件齿间相吻合的形状,然后对已经切削过的齿间进行磨削。

磨齿专门用来精加工已淬火的齿轮。更多齿轮磨齿精加工相关技术疑问,可向一同厂家免费咨询。
