齿轮冲齿冲裁变形过程4阶段说明（供参考了解）

齿轮冲齿冲裁变形过程4阶段：材料压缩变形阶段、材料剪断阶段、裂纹增长阶段及材料分离阶段说明如下，供参考了解。

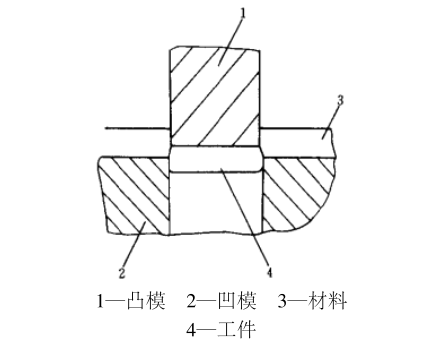

齿轮冲齿的过程是板料产生分离的过程。在分离处的材料，大概经过四个阶段，即材料压缩变形阶段、材料剪断阶段、裂纹增长阶段和材料分离阶段，分别如下。

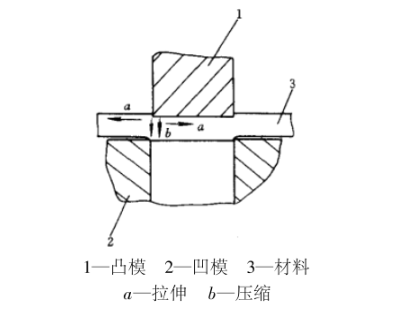

1、材料压缩变形阶段

材料表面受拉伸和压缩应力；模近凹模的材料向上翘起；

材料变形在弹性变形范围内。

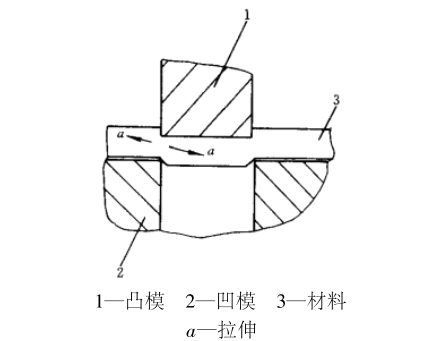

2、材料剪断阶段

材料受压力作用，开始滑移，材料内部产生拉伸力和弯曲力矩，由于间隙存在，靠近凸模下的材料弯曲变形大，开始出现剪断。

3、裂纹增长阶段

材料继续受到压力，滑移继续进行，在凸、凹模刃口处的材料裂纹逐渐增大。

4、材料分离阶段

在凸模和凹模处的材料裂纹继续增大裂纹发展会合，使材料分离。

以上就是齿轮冲齿冲裁变形过程4阶段说明，包括但不仅限于，如有不足欢迎补充。
