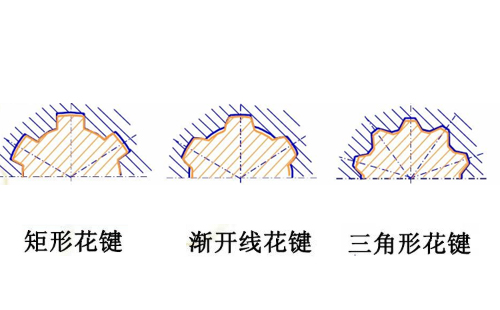

花键联接的三大类型:渐开线花键、矩形花键及三角形花键

发表时间:2020-06-01   网址:https://www.utransm.com/    编辑:一同传动

花键联接的三大类型:渐开线花键、矩形花键及三角形花键的相关说明分别如下,供参考了解。

渐开线花键:

用于高强度联接。

压力角为30°:齿形定心,承载能力大。

压力角为45°:齿数多,模数小,用于轻载。特别适用于轴和薄壁零件的连接。

特点:

制造工艺性好,精度高,齿根强度高,易于定心。

常用于传递大扭矩和大轴径的场合。

α=45°的花键工作面高度较小,承载能力较低,多用于载荷较轻,直径较小的静联接。特别适用于轴和薄壁零件的连接。

渐开线齿轮相比,花键齿短,齿根宽,不产生根切的最小齿数较少。

矩形花键:

主要参数:

键齿数z、小径d、大径D、键齿宽B。

制造容易,应用最广泛。

尺寸系列:

轻系列—用于轻载或静联接。

中系列用于重载或动联接。

三角形花键:

用于薄壁零件联接。
