影响行星齿轮磨齿加工精度的原因分析

发表时间:2020-06-17   网址:https://www.utransm.com/    编辑:一同传动

影响行星齿轮磨齿加工精度的原因分析说明如下,供参考了解。

1、齿轮径向跳动误差(Fr)典型形状如图2所示,为正弦曲线形状。

该项误差产生的主要原因为:

加工齿轮时齿轮内孔与齿轮回转中心(即基圆中心)不重合,出现了“几何偏心”。径向跳动对齿轮传动的准确性、平稳性有很大影响。

解决此类问题的方法是检测齿轮的定位精度,从而消除齿轮的“几何偏心”。

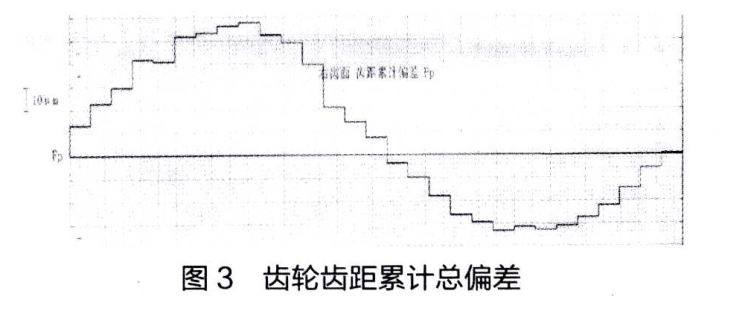

2、齿距累计总偏差误差(Fp)的典型形状如图3所示,与齿轮径向跳动误差的形状相似,且两者相互影响。

该项误差产生的主要原因为:

a、机床分度涡轮的齿距累计误差超差;

b、齿轮加工时,几何偏心的存在。
