加工行星齿轮产生“几何偏心”解决方案

发表时间:2020-06-17   网址:https://www.utransm.com/    编辑:一同传动

加工行星齿轮产生“几何偏心”解决方案说明如下,供参考了解。

为了解决行星齿轮装夹时存在“几何偏心”的问题,设计了—种自动定心的行星齿轮磨齿夹具,其设计简图如图6所示。

夹具的工作过程为:拧紧带肩六角螺母1推动压板3向右移动,进而推动涨套4向右移动,由于涨套4与芯轴7为锥面接触,当涨套4向右移动时,其会沿径向涨开,从而涨紧行星齿轮5的内孔使行星齿轮径向自动定心,消除了定位间隙,然后拧紧螺栓2,实现行星齿轮轴向定位牢固可靠。

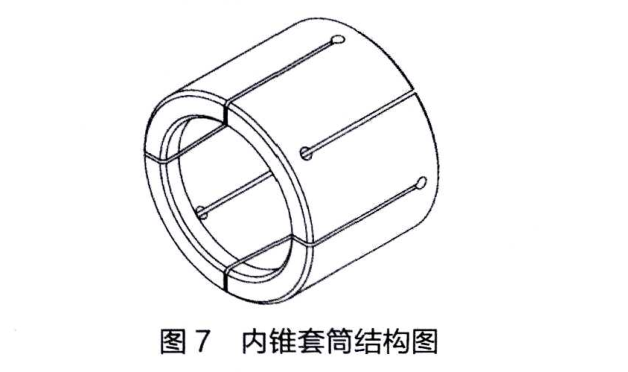

夹具设计和制造关键点为:为保证夹具定心精度,涨套的设计尤为重要,在此设计为如图7所示结构。

此种结构由于两端分别有四个开口,可使涨套均匀涨开。另外,涨套在制造时其内锥面需与芯轴外锥面进行配研,接触面积达90%以上,从而保证定心精度。

由于此种装夹方式可以消除定位间隙,且装夹可靠,故可以很好地避免“几何偏心”的存在,从而可提高行星齿轮磨齿加工精度。

以上说明仅供参考了解,如有相关加工需求,可直接向一同齿轮厂家免费咨询。
