直齿圆柱外齿轮插齿加工工艺（供参考了解）

直齿圆柱外齿轮插齿加工工艺：刀具齿数选择、刀具安装及调整相关说明分别如下，供参考了解。

刀具齿数的选择：

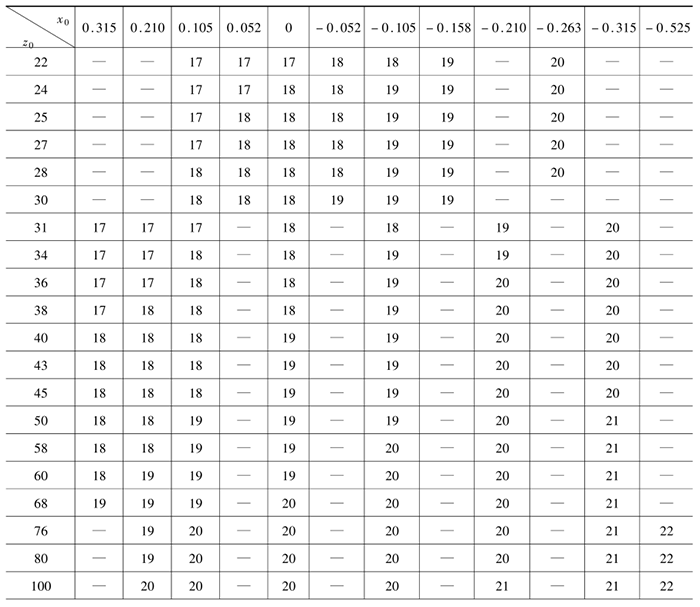

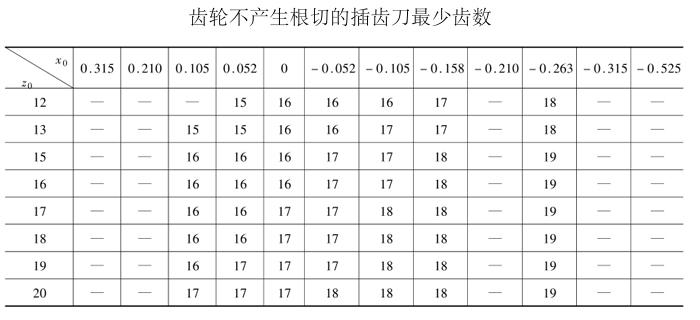

在齿轮结构和设备允许情况下，选用齿数较多的刀具。对于齿数较小的齿轮，为避免根切应附合下表。

插齿刀具的安装：

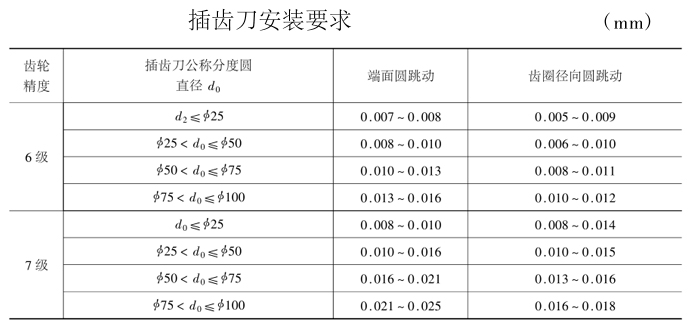

盘形和碗形插齿刀是以安装孔和支承端面为基准，安装在插齿机主轴上;锥柄插齿刀是以柄部锥体为基准，安装在插齿机主轴的锥孔中，用拉杆拉紧。其安装要求见下表。

插齿刀具的调整：

1、插齿刀具行程长度的计算

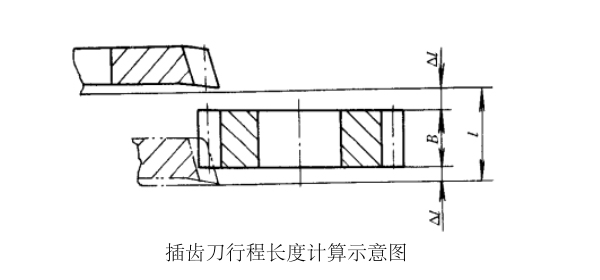

行程长度L由齿轮宽度B和插齿刀超越量ΔL来决定，见下图。超越量△L=1.5~3.0mm。

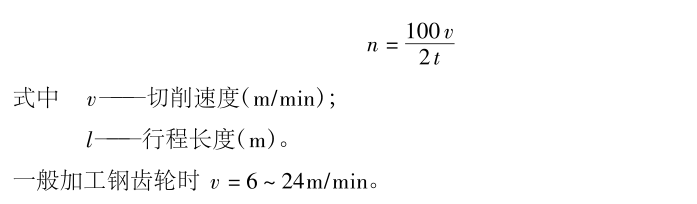

2、插齿刀往复行程速度n(次/min的计算)

3、插齿刀圆周进给量选择

一般选取每次往复行程进给0.015~0.15m。
